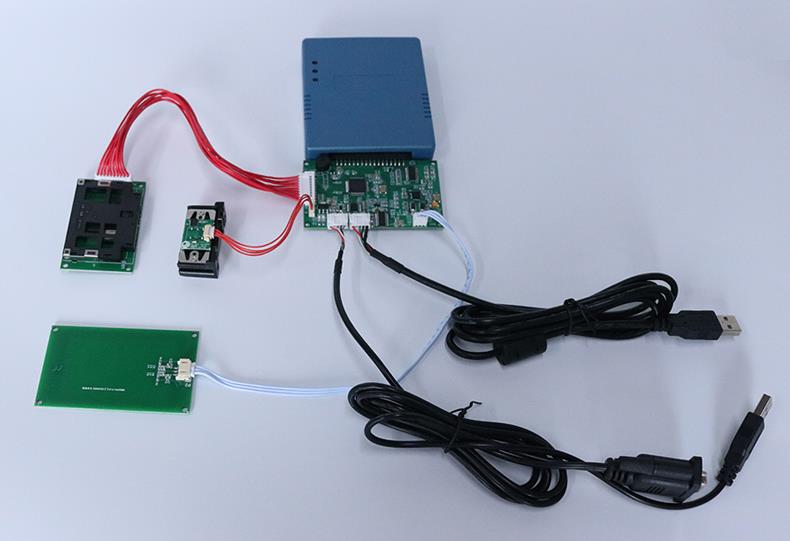

以下開發包支持明創IDR-100U HID整機、IDR-M10、IDR-M20、IDR-M30等多功能免驅系列身份證閱讀器、社保卡讀卡器整機和模組等產品，供開發人員適用。
Windows平臺開發包，包括BS，C/S，支持USB和串口：
Android平臺開發包，包括USB和串口：
Linux平臺開發包，包括USB和串口：
串口協議，支持單片機PLC等開發：
本文檔描述了明創多功能身份證閱讀器SDK的函數定義、調用方法、參數以及返回值說明，供開發人員進行二次開發時使用。EU開頭的是接觸卡，PEU開頭的是非接卡。
函數原型：long WINAPI EU_Reader_Open(char* dev_Name);
參數：[IN] dev_Name：固定值 “USB1”.
返回值：連接成功時返回句柄值(大于0)，該值需保存作為其他函數的入參。
函數原型：long WINAPI EU_Reader_Close(long ReaderHandle);
參數：ReaderHandle：[IN] EU_Reader_Open函數的返回值
返回值：無
函數原型：long WINAPI EU_PosBeep(long ReaderHandle, unsigned char time);
參數：
ReaderHandle：[IN] EU_Reader_Open函數的返回值
Time：[IN] 蜂鳴時間，0~10
返回值：成功返回0。
3.1.4天線開關
long WINAPI PEU_Reader_RFControl(long ReaderHandle,short type);
//type=0 關閉天線 type=1 打開天線
函數原型：
long WINAPI EU_Reader_pre_PowerOn(long ReaderHandle,unsigned char EU_Slot_No,unsigned char* Response);
參數：
ReaderHandle：[IN] EU_Reader_Open函數的返回值
EU_Slot_No：[IN]卡座號(如下)
0x01:大卡座
0x11~0x14：SAM1~SAM4卡座
Response：[OUT]上電返回的ATR
返回值：成功返回ATR的長度,<= 0表示失敗。
函數原型：long WINAPI EU_Reader_Application(long ReaderHandle,unsigned char EU_Slot_No, long Lenth_of_Command_APDU,unsigned char* Command_APDU, unsigned char* Response_APDU);
參數：
ReaderHandle： [IN] EU_Reader_Open函數的返回值
EU_Slot_No： [IN]卡座號，同上電復位
Lenth_of_Command_APDU： [IN]APDU命令長度
Command_APDU： [IN]APDU命令
Response_APDU： [OUT]響應數據
返回值：
成功返回響應數據的長度，<= 0表示失敗
讀社保卡
函數原型：long WINAPI PEU_Reader_SICARD(long ReaderHandle, char* SBKH, char *XM, char *XB, char *MZ, char *CSRQ, char *SHBZHM, char *FKRQ, char *KYXQ,char* ErrMsg);
參數：
ReaderHandle：[IN] Open函數的返回值
SBKH： [OUT]社保卡卡號
XM： [OUT]姓名
XB： [OUT]性別
MZ： [OUT]民族
CSRQ： [OUT]出生日期
SHBZHM： [OUT]身份證號
FKRQ： [OUT]發卡日期
FKRQ： [OUT]卡有效期
ErrMsg：[OUT]錯誤信息
返回值：成功返回0
函數原型： long WINAPI PEU_Reader_SetTypeA(long ReaderHandle);
long WINAPI PEU_Reader_SetTypeB(long ReaderHandle);
參數：
ReaderHandle：[IN] EU_Reader_Open函數的返回值
返回值：成功返回0
函數原型：long WINAPI PEU_Reader_Request(long ReaderHandle);
參數：
ReaderHandle：[IN] EU_Reader_Open函數的返回值
返回值：成功返回0
函數原型：long WINAPI PEU_Reader_anticoll(long ReaderHandle,unsigned char *uid);
參數：
ReaderHandle：[IN] EU_Reader_Open函數的返回值
Uid：[OUT] 卡片物理卡號，4字節
返回值：成功返回0
函數原型：long WINAPI PEU_Reader_Select(long ReaderHandle,unsigned char cardtype);
參數：
ReaderHandle：[IN] EU_Reader_Open函數的返回值
Cardtype：[IN]0x41表示TypeA/M1，0x42表示TypeB
返回值：成功返回0
函數原型：long WINAPI PEU_Reader_PowerOnTypeA(long ReaderHandle,unsigned char* Response);
參數：
ReaderHandle：[IN] EU_Reader_Open函數的返回值
Response：[OUT]上電返回數據（ATS）
返回值：成功返回ATS長度，<= 0表示失敗。
函數原型：long WINAPI PEU_Reader_Application(long ReaderHandle, long Lenth_of_Command_APDU,unsigned char* Command_APDU, unsigned char* Response_APDU);
參數：
ReaderHandle：[IN] EU_Reader_Open函數的返回值
Lenth_of_Command_APDU： [IN]APDU命令長度
Command_APDU： [IN]APDU命令
Response_APDU： [OUT]響應數據
返回值：
成功返回響應數據的長度，<= 0表示失敗
函數原型：long WINAPI PEU_Reader_Authentication_Pass(long ReaderHandle,unsigned char Mode, unsigned char SecNr,unsigned char *PassWord);
參數：
ReaderHandle：[IN] EU_Reader_Open函數的返回值
Mode： [IN]要認證的Key類型，0x60表示KeyA，0x61表示KeyB。
Secnr： [IN]扇區號，S50卡范圍：0~15、S70卡范圍0~63
Key： [IN]秘鑰，6字節
返回值：返回0表示成功，其他值失敗。
//備用函數
long WINAPI PEU_Reader_Authentication_PassHEX(long ReaderHandle,unsigned char Mode, unsigned char SecNr,char *PassWord);//認證密鑰M1 帶密鑰參數
函數原型：long WINAPI PEU_Reader_Read(long ReaderHandle,unsigned char Addr,unsigned char *Data);
參數：
ReaderHandle：[IN] EU_Reader_Open函數的返回值
Addr： [IN]塊地址S50卡：0~63、S70卡：0~255
Response： [OUT]讀出的卡數據，16字節
返回值：成功返回0，其它值失敗。
函數原型：long WINAPI PEU_Reader_Write(long ReaderHandle,unsigned char Addr,unsigned char *Data);
參數：
ReaderHandle：[IN] EU_Reader_Open函數的返回值
Addr： [IN]塊地址S50卡：0~63、S70卡：0~255
Data： [IN]待寫入的卡數據，16字節
返回值：成功返回0，其它值失敗。
函數原型：
long WINAPI PEU_Reader_ReadIDMsg(long ReaderHandle,
const char* pBmpFile,
char *pName,
char *pSex,
char *pNation,
char *pBirth,
char *pAddress,
char *pCertNo,
char *pDepartment ,
char *pEffectData,
char *pExpire,
char * pErrMsg);
參數：
ReaderHandle：[IN] EU_Reader_Open函數的返回值
pBmpFile： [IN]要生成照片的路徑,例：”D:\\zp.bmp”
pName： [OUT]姓名，50字節
pSex： [OUT]性別，10字節
pNation： [OU]民族，10字節
pBirth： [OUT]出生日期，30字節
pAddress： [OUT]家庭住址，100字節
pIDNo： [OUT]身份號，50字節
pDepartment： [OUT]簽發機關，50
pEffectDate： [OUT]有效起始日期，30字節
pExpireDate： [OUT]有效截止日期，30字節
pErrMsg： [OUT]錯誤提示，50字節
返回值：讀卡成功返回0
函數原型：
long WINAPI PEU_Reader_ReadIDCard(long ReaderHandle, char * pErrMsg);
參數：
ReaderHandle：[IN] EU_Reader_Open函數的返回值
pErrMsg： [OUT]錯誤提示，50字節
返回值：讀卡成功返回0，讀卡成功后可調用下文get函數獲取信息
PEU_Reader_ReadIDCardFp（文字+照片+指紋）
函數原型：
long WINAPI PEU_Reader_ReadIDCardFp(long ReaderHandle, char * pErrMsg);
參數：
ReaderHandle：[IN] EU_Reader_Open函數的返回值
pErrMsg： [OUT]錯誤提示，50字節
返回值：讀卡成功返回0，讀卡成功后可調用下文get函數獲取信息
函數原型：long WINAPI PEU_Reader_ID_ReadUID(long ReaderHandle,unsigned char* UID);
參數：
ReaderHandle：[IN] EU_Reader_Open函數的返回值
Response：[OUT]身份物理ID號，16字節字符串
返回值：成功返回0，其它值失敗。
函數原型：long WINAPI PEU_Reader_ID_Request(long ReaderHandle);
參數：
ReaderHandle：[IN] EU_Reader_Open函數的返回值
返回值：成功返回0，其它值失敗。
函數 | 獲取信息功能 | 包含證件類型 |
int WINAPI GetCardType(); | 獲取證件類型 0：居民身份證 1：外國人永久居留證 2：港澳臺居民居住證 | |
int WINAPI GetName(char* pName); | 姓名(類型為1時表示：外國人中文姓名) | 0、1、2 |
int WINAPI GetSex(char* pSex); | 性別 | 0、1、2 |
int WINAPI GetNation(char* pNation); | 民族 | 0 |
int WINAPI GetBirth(char* pBirth); | 出生日期 | 0、1、2 |
int WINAPI GetAddress(char* pAddress); | 住址 | 0、2 |
int WINAPI GetCertNo(char* pCertNo); | 公民身份證號碼(類型為1時表示：外國人居留證號碼) | 0、1、2 |
int WINAPI GetDepartemt(char* pDepartemt); | 簽發機關 | 0、2 |
intWINAPI GetEffectDate(char* pEffectDate); | 有效起始日期 | 0、1、2 |
int WINAPI GetExpireDate(char* pExpireDate); | 有效截止日期 | 0、1、2 |
int WINAPI GetBmpFileData(char* pBmpFileData); | bmp格式照片數據 | 0、1、2 |
int WINAPIGetBmpFile(char* pBmpfilepath); | 生成照片，入參參考文中3.4.1 | 0、1、2 |
int WINAPI IsFingerExist(); | 是否含存在指紋信息： 存在時返回512或者1024 不存在時返回0 | 0、2 |
int WINAPIGetFingerprint(unsigned char* fpInfo); | 獲取指紋數據： 成功時返回獲取到的字節長度 | 0、2 |
int WINAPI GetEnName(char* pEnName); | 外國人英文姓名 | 1 |
int WINAPI GetNationalityCode(char* pNationalityCode); | 外國人國籍代碼，符合GB/T2659-2000規定 | 1 |
int WINAPI GetTXZHM(char* pTXZHM); | 港澳臺通行證號碼 | 2 |
int WINAPI GetTXZQFCS(char* pTXZQFCS); | 港澳臺通行證簽發次數 | 2 |
注：以上函數須在 “PEU_Reader_ReadIDCard” 函數執行成功之后調用，否則獲取不到有效信息。 | ||
函數原型：long WINAPI EU_Reader_GetSAMID(long ReaderHandle,char *SAMID);
參數：
ReaderHandle：[IN] EU_Reader_Open函數的返回值
SAMID： [OUT]返回的數據
返回值：0表示成功，其它表示失敗。
函數原型：long WINAPI Rcard(long ReaderHandle,unsigned char ctime,int track,unsigned char *rlen,unsigned char *getdata);
參數：
ReaderHandle：[IN] EU_Reader_Open函數的返回值
ctime： [IN]超時時間，單位：秒
track： [IN]磁道（1~3）磁道1~~磁道3，track=4時表示全軌一次性刷出，返回數據為TLV格式，例如：010101020201020303010203
rlen： [OUT]返回數據的長度
data： [OUT]返回的數據
返回值：0表示成功，其它表示失敗。
函數原型：long WINAPI HexToStr(unsigned char *Src,int len,unsigned char *Des );
參數：
Src： [IN]十六進制數組
Len： [IN]數據長度
Des： [OUT]轉換好的hexstr格式字符串。
返回值：返回0
函數原型：long WINAPI StrToHex(unsigned char *Src, int len,unsigned char *Des);
參數：
Src： [IN]hexstr格式字符串
Len： [IN]字節長度
Des： [OUT]轉換好的數據
返回值：返回轉換好的十六進制數據。
1 設置為TypeA卡片
2 請求卡片
3 防碰撞
4 選擇卡片
5 上電
6 APDU 命令
1 設置為TypeB卡片
2 上電
3 選卡
4 APDU 命令
1 請求卡片
2 防碰撞
3 選擇卡片
4 認證密鑰
5 讀或寫
1 上電復位
2 APDU 命令
函數原型：long WINAPI PEU_Reader_Inventory (long ReaderHandle,unsigned char* Response);
參數：
ReaderHandle：[IN] EU_Reader_Open函數的返回值
Response： [OUT] 尋卡得到8字節卡片數據
返回值：成功返回0。
函數原型：long WINAPI PEU_Reader_SystemInfor(long ReaderHandle,unsigned char* Response);
參數：
ReaderHandle：[IN] EU_Reader_Open函數的返回值
Response： [OUT] 得到14字節卡片數據
返回值：成功返回0。
函數原型：long WINAPI PEU_Reader_15693_Read (long ReaderHandle, unsigned char blk_add, unsigned char* Response);
參數：
ReaderHandle：[IN] EU_Reader_Open函數的返回值
blk_add：[IN] 塊地址
Response： [OUT] 得到4字節卡片數據
返回值：成功返回0。
函數原型：long WINAPI PEU_Reader_15693_Write(long ReaderHandle, unsigned char blk_add, unsigned char* Response);
參數：
ReaderHandle：[IN] EU_Reader_Open函數的返回值
blk_add：[IN] 塊地址
Response： [IN] 要寫入的4字節卡片數據
返回值：成功返回0。
函數原型：long WINAPI PEU_Reader_AFI(long ReaderHandle, unsigned char* data, unsigned char* Response);
參數：
ReaderHandle：[IN] EU_Reader_Open函數的返回值
data：[IN] data[0] 為0表示寫AFI,為1則表示鎖AFI，
data[0]為0時 data[1]為有效AFI值。
Response： [OUT] NULL.
返回值：成功返回0。
函數原型：long WINAPI PEU_Reader_DSFID(long ReaderHandle, unsigned char* data, unsigned char* Response);
參數：
ReaderHandle：[IN] EU_Reader_Open函數的返回值
data：[IN] data[0] 為0表示寫DSFID,為1則表示鎖AFI，
data[0]為0時 data[1]為有效DSFID值。
Response： [OUT] NULL.
返回值：成功返回0。
（*由于產品升級或其他原因，明創IDR-100U多功能身份證閱讀器Windows/Android/Linux開發包下載產品實際參數有可能變更，以實際產品為準。本文中的所有陳述、信息和建議也不構成任何明示或暗示的擔保）
